適用于10 kHz至1 MHz
1000 Vrms，一分鐘絕緣（高壓）繞組到繞組
?電感在 100 kHz、0.1 Vrms、0 Adc 條件下測量次級引腳
不同的匝比提供選擇。
端接電阻器的值基于1伏輸出，其中20安培流經原邊。 可變的終端電阻根據以下公式增加或減少輸出電壓/安培：
RT（歐姆）= Vout×Nsec / Iin。
符合環保要求。
工作溫度：-40℃~+125℃
點擊查看
適用于開關電源、反饋控制器、過載傳感、負載降低/關閉檢測等
Part number 料號 | Turn ratio 匝比 Pri:sec | Sec inductance 次級電感量 Min (mH) | DCR 最大直流電阻 Pri(Ω) Sec(Ω) | Voltage-time product 電壓時間乘積 V.μS | Frequency range 頻率范圍 KHz | Primary Rated Current 初級額定電流 A max | Terminating resistance RT 終止電阻 | 長度 mm | 寬度 mm | 高度 mm | |
| CV1811-100AL | 1:100 | 1.33 | 0.0015 | 10.68 | 32 | 16-＞1000 | 20 | 5.0 | 5.2 | 7.2 | 3.0 |
| 標準品現貨： |  小批量現貨購買 | ||||||||||

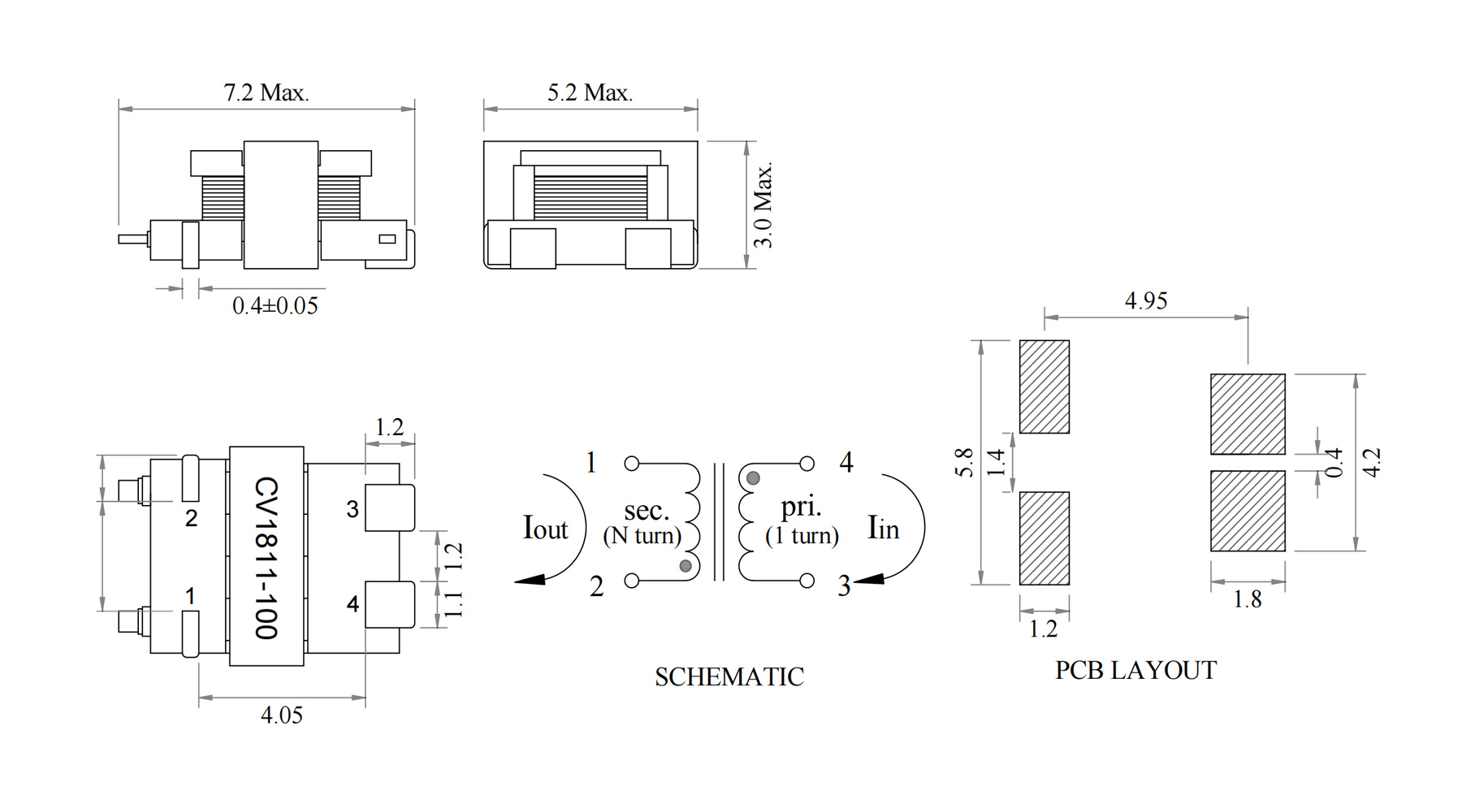

| 結構尺寸/Dimensions |
 |
